[알고리즘] Fenwick Tree(펜윅트리)

펜윅트리(Fenwick Tree)란?

- Binary Indexed Tree 라고도 하며 이진수를 이용하여 위치값을 표현하는 세그먼트 트리와 유사한 트리



펜윅트리(Fenwick Tree) 의 개념

10진수 수를 이진수로 표현해 보면 다음과 같다.

3 =  00000011
4 =  00000100
5 =  00000101
6 =  00000110
8 =  00001000
9 =  00001001
10 = 00001010
11 = 00001011
12 = 00001100
16 = 00010000

여기서 이진수의 마지막 1의 위치를 확인하면 다음과 같다.

3= 왼쪽에서 첫번째 자리 (10진수의 값으로 1)

4= 왼쪽에서 3번째 자리 (10진수의 값으로 4)

5= 왼쪽에서 첫번째 자리(10진수의 값으로 1)

...

16 = 왼쪽에서 5번째 자리(10진수의 값으로 16)

이러한 값을 저장하는 L[i]라고 표현 한다고 하면

L[3]=1,L[4]=4,L[5]=1,....,L[16]=16 이라고 표현할 수 있다.

수 N개를 A[1]~A[N] 이라고 했을 때 Tree[i]는 A[i] 부터 앞 방향으로 L[i]개의 합을 저장한다.

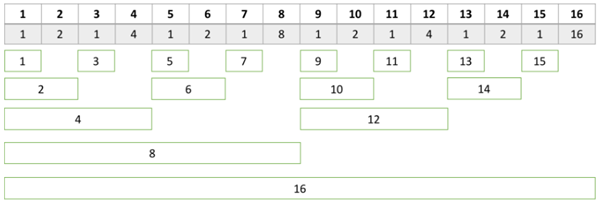

그림으로 살펴 보면 다음과 같다.

여기서

Tree[1] 에는 A[1]~A[1] 까지의 합

Tree[2] 에는 A[1]~A[2] 까지의 합

Tree[3] 에는 A[3]~A[3] 까지의 합

...

Tree[8] 에는 A[1]~A[8] 까지의 합

과 같은 형태로 저장이 된다.



합의 갯수 L[i] 를 구하는 방법

L[i] = i & -i

※ -i 의 값은 ~i + 1 과 같다.(음수는 2의 보수의 값을 취한다. 2의 보수는 1의 보수 + 1)

예)

i = 100110101110101100000000000

~i = 011001010001010011111111111

-i =  011001010001010100000000000

i & -i = 000000000000000100000000000

따라서 왼쪽에서 첫번째 나오는 자리의 위치 값을 구할 수 가 있게 된다.



Tree[i] 에 값을 저장하는 방법

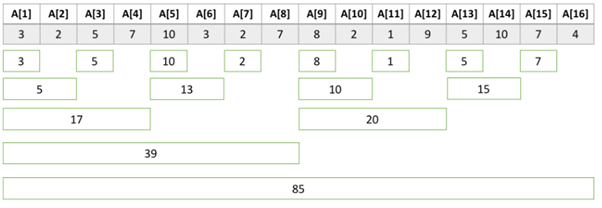

A = [3, 2, 5, 7, 10, 3, 2, 7, 8, 2, 1, 9, 5, 10, 7, 4]

Tree[8] 에는 A[1]~A[8] 까지의 합 39가 저장된다.



Tree 배열을 이용해서 처음 부터 합 구하기

A[1]+A[2]+...+A[13] 의 값을 구해 보자.

위의 표에서 확인을 해 보면 Tree[8] + Tree[12] + Tree[13] 인 것을 확인 할 수 있다.

13을 이진수로 나타내면 1101 이다.

여기서 Tree[1101] + Tree[1100] + Tree[1000] 인것을 알 수 있다.

즉 마지막 1의 위치를 없애면서 해당 위치의 Tree 값을 누적해 가는 원리이다.

마지막 위치의 1을 없애는 방법

i = i - (i & -i) /// 현재 i 의 위치에서 마지막 1의 위치의 값을 빼면 마지막 위치의 1이 없어진다.





Tree 배열을 이용해서 처음 부터 합 구하기 구현



int sum(int i) {
    int ans = 0;
    while (i > 0) {
        ans += tree[i];
        i -= (i & -i);  //이진수에서 마지막 위치의 1을 뺀다.
    }
    return ans;
}






Tree 배열에 입력된 데이터 갱신하기



그림에서 A[5]이 갱신되면 Tree[5],Tree[6],Tree[8],Tree[16] 의 값을 갱신해 주어야 한다.

이진수로 표현하면 5은 0101 이고

6번지는 0110

8번지는 1000

16번지는 10000

번지수를 확인해 보면 마지막 위치의 1의 자리에 1을 더해 주면 되는 원리이다.

0101 + 0001 = 0110

0110 + 0010 = 1000

1000 + 1000 = 10000

위와 같은 원리로 찾아가는 번지는 i = i + (i & -i) 와 같다.



Tree 배열에 입력된 데이터 갱신하기 구현

void update(int i, int num) {
    while (i <= n) {
        tree[i] += num;
        i += (i & -i); //이진수에서 마지막 위치의 1을
    }
}






Tree 배열을 이용해서 구간합 구하기

A[7]~A[13] 까지의 합을 구하는 방법은

sum(13) - sum(6) 와 같이 구하면 됨





펜윅트리를 이용한 최대값(또는 최소값) 구하기

구간합은 비교적 간단하게 구할 수 있지만 펜윅트리를 활용한 최대값(또는 최소값) 은 약간 다르다.

가령 A[3]~A[9] 의 최소값을 찾는다고 하면 A[1]~A[9] 의 최소값을 찾은 후 A[1]~A[2] 의 최소값을 뺄수가 없는 형태이기 때문이다.

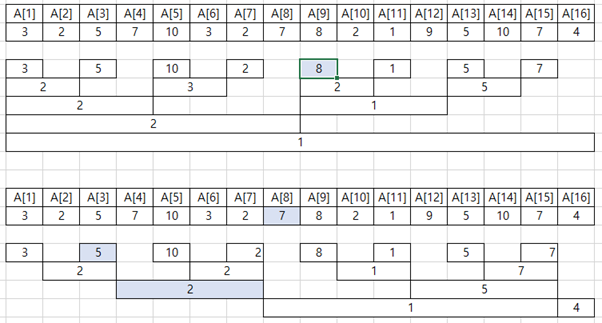

따라서 이런 경우 두개의 펜윅트리를 사용하게 되는데 원리는 다음과 같다.

첫번째 트리는 앞에서 부터의 최소값을 저장한다.

두번째 트리는 뒤에서 부터의 최소값을 저장한다.

이 경우 두번째 트리에서 3과 9 사이의 최소값 2 와 첫번째 트리 9부터 3까지의 최소값 중 최소값을 선택하면 된다.

선택하는 방법은 다음과 같다.

1. 두번째 트리에서 BTree[3] 위치의 5를 선택

2. 두번째 트리에서 BTree[4] 위치의 2를 선택

3. 두번째 트리에서 BTree[8] 위치를 선택할 차례인데 BTree[8] 의 범위는 A[8]~A[15] 까지의 영역이므로 종료

(단, 여기서 A[8] 위치의 값 7 을 선택)

4. 첫번째 트리에서 ATree[9] 위치의 8을 선택

5. 첫번째 트리에서 ATree[8] 위치를 선택할 차례인데 ATree[8] 의 범위는 A[1]~A[8] 까지의 영역이므로 종료





소스코드 예제



void update(int i,int num)
{
    while (i<=N)
    {
        tree[i]=min(tree[i],num);
        i += (i& -i);
    }
}
void update2(int i,int num)
{
    while (i>0)
    {
        tree2[i]=min(tree2[i],num);
        i -= (i& -i);
    }
}
int query(int a,int b)
{
    int v = MAX;
    int prev = a;
    int curr = prev + (prev & -prev);

    while(curr <= b)
    {
        v=min(v,tree2[prev]);
        prev=curr;
        curr=prev + (prev & -prev);
    }
    v = min(v,arr[prev]);
    prev = b;
    curr = prev - (prev & -prev);
    while(curr >= a)
    {
        v = min(v,tree[prev]);
        prev=curr;
        curr=prev -(prev & -prev);
    }
    return v;
}
